Equipment

設備のご紹介

計測サービスは弊社所有の下記設備にて迅速な対応を致します。

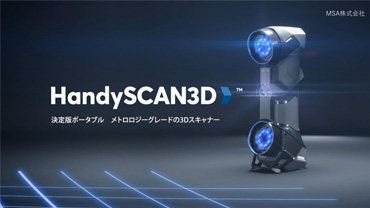

3Dスキャナー
HandySCAN3D

HandySCAN3D

精度および解像度

精度 0.025mm
容積制度
（対象物のサイズに基づく） 		0.020mm　+　0.040mm/m
測定解像度 0.025mm
メッシュ解像度 0.100mm

スキャン諸元

測定対象物サイズ（推奨） 0.05～4m

出力形式

ソフトウェア VXelements
出力形式 .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
互換性のあるソフトウェア 3D Systems (Geomagic®ソリューション), LnnovMetric Softwave (PolyWorks),
Dassault (CATIA V5およびSOLIDWORKS), Metrologic Group (Metrolog X4),New River Kinematics (Spatial Analyzer), Verisurf, PTC (Creo),Siemens (NXおよびSolid Edge),Autodesk (Inventor, Akias, 3ds Max, Maya, Softmage)

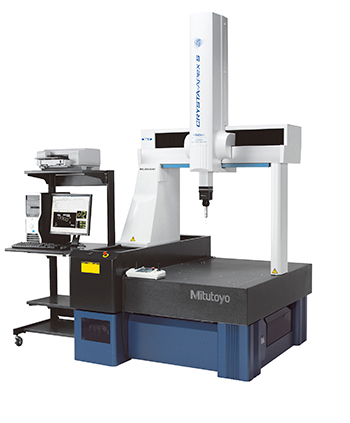

CNC三次元測定機
ミツトヨCNC三次元測定機 CRYSTA-Apex S 7106

ミツトヨCNC三次元測定機
測定範囲 X軸 700mm
Y軸 1,000mm
Z軸 600mm
最小表示量 0.0001mm（0.1 µm）
最大許容測定
指示誤差		 1.7+3L/1000µm（SP25Mプローブ使用時）
※L=任意測定長
プローピング誤差 1.1µm（実測値）
測定物 800mm（最大高さ）
1,000kg（最大質量）

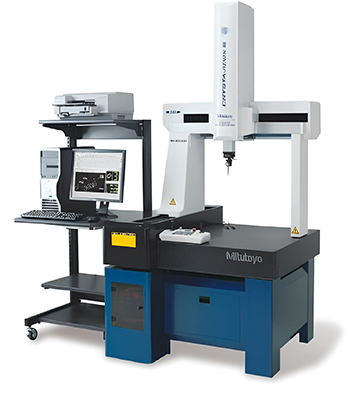

CNC三次元測定機
ミツトヨCNC三次元測定機 CRYSTA-Apex S 574

ミツトヨCNC三次元測定機
測定範囲 X軸 500mm
Y軸 700mm
Z軸 400mm
最小表示量 0.0001mm（0.1 µm）
最大許容測定
指示誤差		 　1.3+3L/1000µm（SP25Mプローブ使用時）
※L=任意測定長
プローピング誤差 1.0µm（実測値）
測定物 545mm（最大高さ）
180kg（最大質量）

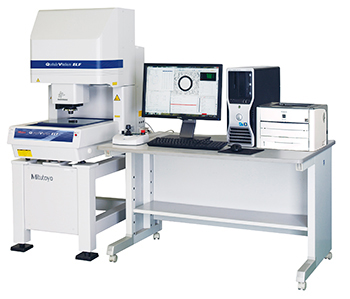

CNC画像測定機
ミツトヨCNC画像測定機 クイックビジョン QV ELF

CNC画像測定機
測定範囲
（X×Y×Z）		 250×200×200mm
最小表示量/
測長ユニット		 0.1µm/リニアエンコーダ
観察装置 プログラム制御パワータレット　1×-2×-6×
CCDカメラ 白黒
照明装置 垂直落射照明 白色LED
透過照明 白色LED
プログラム制御リング照明 白色LED
測定精度 XY軸 2.0+3L/1000µm
※L=任意測定長
Z軸 3.0+5L/1000µm
※L=任意測定長
精度保証光学条件 2.5倍対物レンズ
+中倍チューブレンズ
測定物の最大質量 15㎏

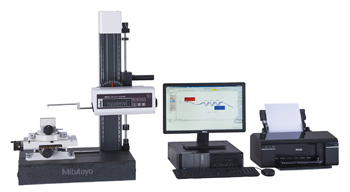

輪郭形状測定機
ミツトヨ輪郭形状測定機 CV-2100

輪郭形状測定機
測定範囲 X軸 100mm
Z1軸（検出部） 50mm
上下移動範囲
（X軸コラム）		 350mm
X軸傾斜機構 ±45°
分解能 X軸 0.1mm
Z1軸 0.1µm
真直度精度
（X軸水平姿勢時）		 2.5µm/100mm
指示精度（20℃） X軸 ±（2.5+0.02L）µm
※L=任意測定長
  Z1軸 ±（2.5+｜0.1H）µm｜
※H=水平位置からの測定高さで±25㎜以内
測定力 30±10mN（3gf）

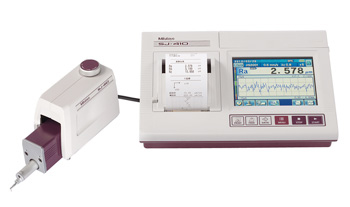

表面粗さ測定機
ミツトヨ表面粗さ測定機 SJ-410

表面粗さ測定機
測定範囲 X軸 25mm
Z1軸（検出部） 800µm、80µm、8µm
※オプションスタイラスにより、最大2,400µmまで可能
スタイラス
先端形状
（角度/半径）		 60° / 2µm
検出器分解能 0.01µm（800µmレンジ）、0.001µm（80µmレンジ）、0.0001µm（8µmレンジ）
測定力 0.75mN
対応規格 JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
